隨著技術的進步，原來的熒光燈已經被發光二極管型的日光燈取代了，發光二極管因為節能、無污染，高光效受到人們的喜愛。閑來我收集了幾種LED燈，拆開研究電路，分析電路給愛好者分享。

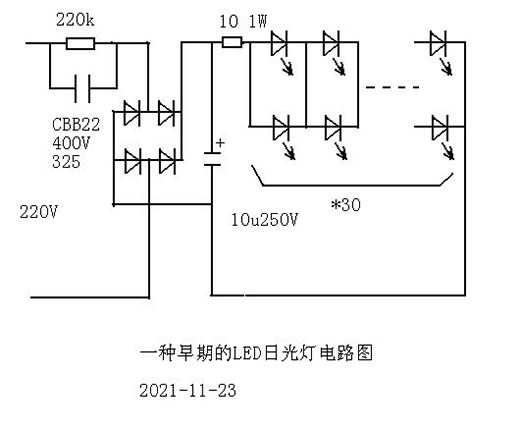

第一種是一種早期的LED燈電路，采用電容降壓，橋式整流，電容濾波，電阻限流給LED燈珠供電，LED燈珠采用兩個一組并聯，再30個串聯的方式。

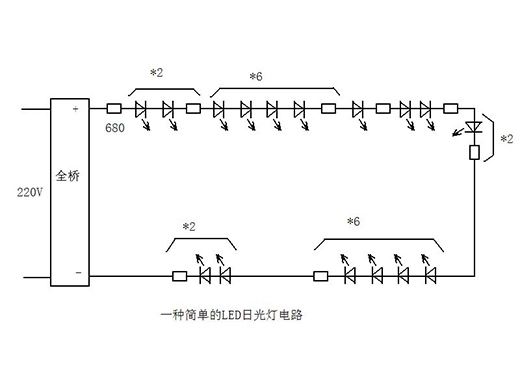

第二種是簡單的電路，采用橋式整流用了一個全橋，然后就是電阻限流，LED燈珠串聯的方式，這樣的電路不太好，就是沒有電容濾波，因此有頻閃，而且如果有一個燈珠開路損壞，就都不會亮了。上一種因為有兩只LED并聯，一只開路仍然能正常發光。

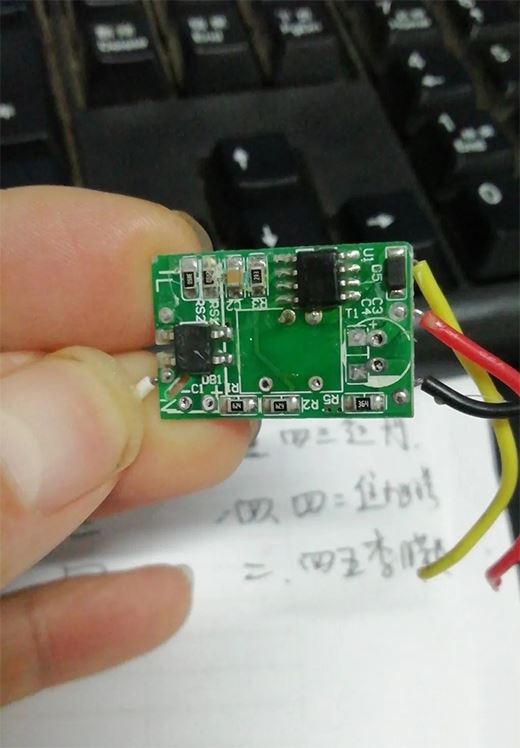

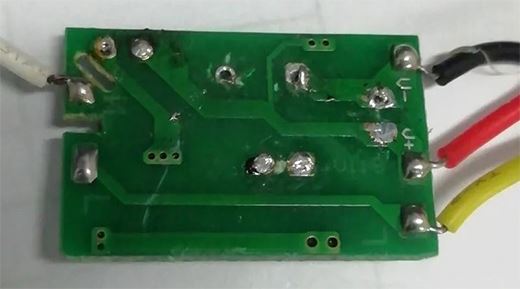

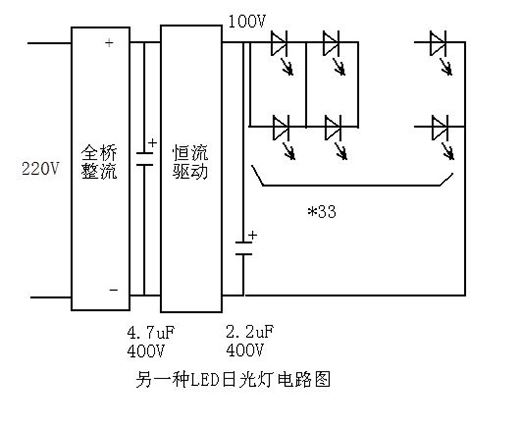

第三種是比較新的，電路比較復雜，電路中用到一個全橋整流，一個芯片控制的恒流驅動電路，還有電容濾波，發光二極管是采用兩個一組并聯，再33個串聯的方式,。電路采用表面安裝元件，雙面印刷電路，下面一張照片是我把電感線圈拆掉后看到的線路樣子，太不好看懂了，我也沒有畫出來。
這幾種LED日光燈損壞的原因，大多是其中的LED燈珠擊穿短路，還有燒斷路的，最后一種的驅動電路壞的也不少。如果是LED壞了，從別的板上拆下能用的焊上也能修復，這樣，我也修好了幾只，可以發揮余熱繼續使用了。
